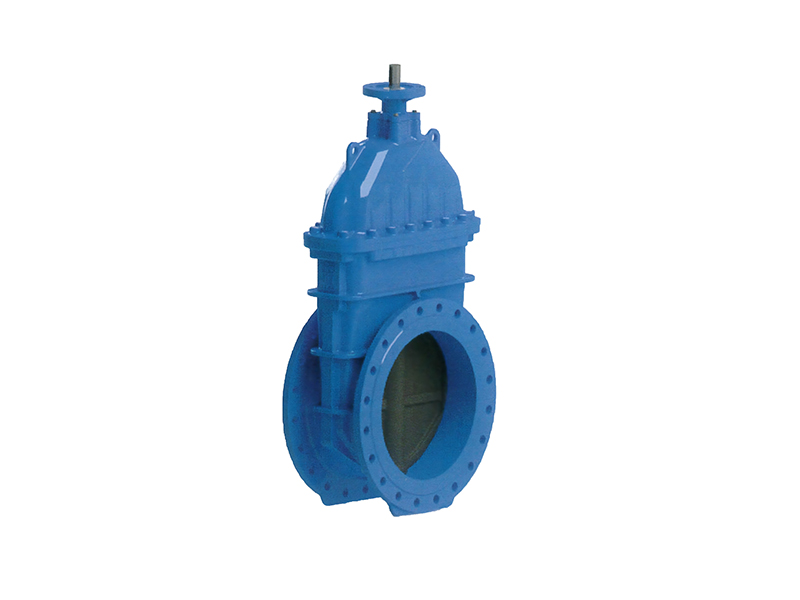

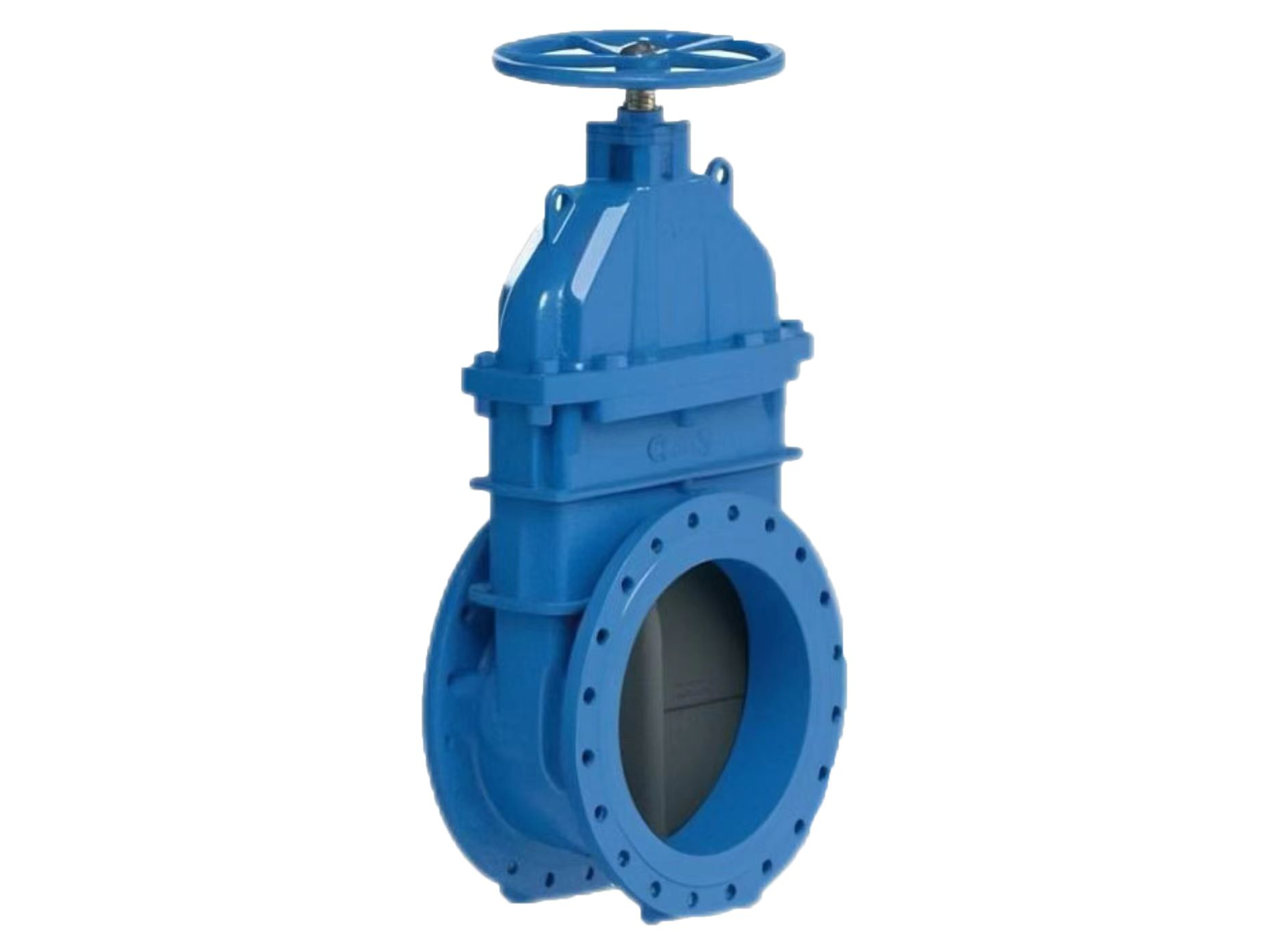

F4软密封闸阀
|
公称压力 |
1.0MPa |
1.6MPa |
|
|
适用介质 |
水 |
||
|
试验压力 |
壳体强度 |
15.0Bar |
24.0Bar |
|
密封性能 |
11.0Bar |
17.6Bar |
|
|
测试时间 |
DN50-150 |
60S |
|
|
DN＞150 |
120S |
||
|
工作温度 |
-20~+80°C |
||
|
NO. |
零件名称 |
数量 |
材料 |
|
1 |
阀体 |
1 |
GGG50 |
|
2 |
阀瓣 |
1 |
GGG50+EPDM |
|
3 |
阀瓣螺母 |
1 |
黄铜 |
|
4 |
垫片 |
1 |
EPDM |
|
5 |
阀盖 |
1 |
GGG50 |
|
6 |
螺栓 |
- |
镀锌钢 BS1769 |
|
7 |
“O”型密封圈 |
1 |
NBR |
|
8 |
“O”型密封圈 |
1 |
NBR |
|
9 |
黄铜螺母 |
1 |
黄铜 |
|
10 |
“O”型密封圈 |
2 |
NBR |
|
11 |
阀杆 |
1 |
2Cr13 |
|
12 |
固定卡环 |
1 |
黄铜 |
|
13 |
压兰 |
1 |
GGG50 |
|
14 |
螺栓 |
4 |
镀锌钢 BS1769 |
|
15 |
“O”型密封圈 |
3 |
NBR |
|
16 |
“O”型密封圈 |
1 |
NBR |
|
17 |
锁紧螺母 |
1 |
黄铜 |
|
18 |
防尘环 |
1 |
EPDM |
|
19 |
手轮 |
1 |
GGG50 |
|
20 |
垫片 |
1 |
A2-70 |
|
21 |
螺钉 |
1 |
A2-70 |
