Z45T型暗杆楔式闸阀
结构特点及用途:
本阀广泛用于石油、化工、制药、电力等行业，在蒸气、水、油品等介质的管路上作启闭用。
主要零件材料:
|
零件名称 |
材 料 |
零件名称 |
材 料 |
|
阀体 |
球墨铸铁 |
“O”型密封圈 |
NBR |
|
闸板 |
球墨铸铁/EPDM |
标准件 |
8.8级 |
|
阀盖 |
球墨铸铁 |
阀杆螺母 |
铝青铜 |
|
压兰 |
球墨铸铁 |
防尘圈 |
NBR |
|
中头密封垫 |
EPDM |
手轮 |
球墨铸铁 |
|
阀杆 |
不锈钢 |
|
|
主要技术参数
|
型号 |
公称压力 |
试验压力 |
适用温度 (°c) |
适用介质 |
||
|
强度(水)(MPa) |
密封(水) (MPa) |
|||||
|
Z45T-10 |
PN10 |
1.5 |
1.1 |
≤120 |
水、蒸气、油品 |
|
|
Z45T-16 |
PN16 |
2.4 |
1.78 |
≤120 |
水、蒸气 |
|

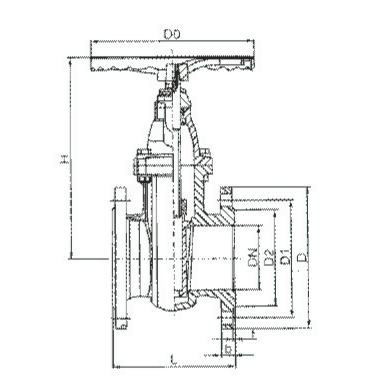

主要外形尺寸
|
型号 |
公称通径DN(mm) |
L |
D |
D1 |
D2 |
b-f |
Z-Фd |
H |
Do |
|
Z45T-10 |
DN40 |
165 |
150 |
110 |
84 |
19-3 |
4-19 |
210 |
180 |
|
DN50 |
180 |
165 |
125 |
99 |
19-3 |
4-19 |
220 |
180 |
|
|
DN65 |
195 |
185 |
145 |
118 |
19-3 |
4-19 |
250 |
180 |
|
|
DN80 |
210 |
200 |
160 |
132 |
19-3 |
8-19 |
280 |
220 |
|
|
DN100 |
230 |
220 |
180 |
156 |
19-3 |
8-19 |
315 |
220 |
|
|
DN125 |
255 |
250 |
210 |
184 |
19-3 |
8-19 |
370 |
280 |
|
|
DN150 |
280 |
285 |
240 |
211 |
19-3 |
8-23 |
410 |
280 |
|
|
DN200 |
330 |
340 |
295 |
266 |
20-3 |
8-23 |
495 |
315 |
|
|
DN250 |
380 |
395 |
350 |
319 |
22-3 |
12-23 |
610 |
406 |
|
|
DN300 |
420 |
445 |
400 |
370 |
24.5-4 |
12-23 |
660 |
406 |
|
|
DN350 |
450 |
505 |
460 |
429 |
24.5-4 |
16-23 |
740 |
500 |
|
|
DN400 |
480 |
565 |
515 |
480 |
24.5-4 |
16-28 |
840 |
500 |
|
|
DN450 |
510 |
615 |
565 |
530 |
25.5-4 |
20-28 |
970 |
500 |
|
|
DN500 |
540 |
670 |
620 |
582 |
26.5-4 |
20-28 |
1010 |
655 |
|
|
DN600 |
600 |
780 |
780 |
725 |
30-5 |
20-31 |
1350 |
655 |
|
|
DN700 |
660 |
895 |
895 |
840 |
32.5-5 |
24-31 |
1938 |
720 |
|
|
DN800 |
720 |
1015 |
950 |
901 |
35-5 |
24-34 |
2126 |
720 |
|
|
Z45T-16 |
DN40 |
165 |
150 |
110 |
84 |
19-3 |
4-19 |
220 |
180 |
|
DN50 |
180 |
165 |
125 |
99 |
19-3 |
4-19 |
250 |
180 |
|
|
DN65 |
195 |
185 |
145 |
118 |
19-3 |
4-19 |
280 |
180 |
|
|
DN80 |
210 |
200 |
160 |
132 |
19-3 |
8-19 |
315 |
220 |
|
|
DN100 |
230 |
220 |
180 |
156 |
19-3 |
8-19 |
370 |
220 |
|
|
DN125 |
255 |
250 |
210 |
184 |
19-3 |
8-19 |
410 |
280 |
|
|
DN150 |
280 |
285 |
240 |
211 |
19-3 |
8-23 |
495 |
280 |
|
|
DN200 |
330 |
340 |
295 |
266 |
20-3 |
12-23 |
610 |
315 |
|
|
DN250 |
380 |
405 |
355 |
319 |
22-3 |
12-28 |
660 |
406 |
|
|
DN300 |
420 |
460 |
410 |
370 |
24.5-4 |
12-28 |
|
406 |
