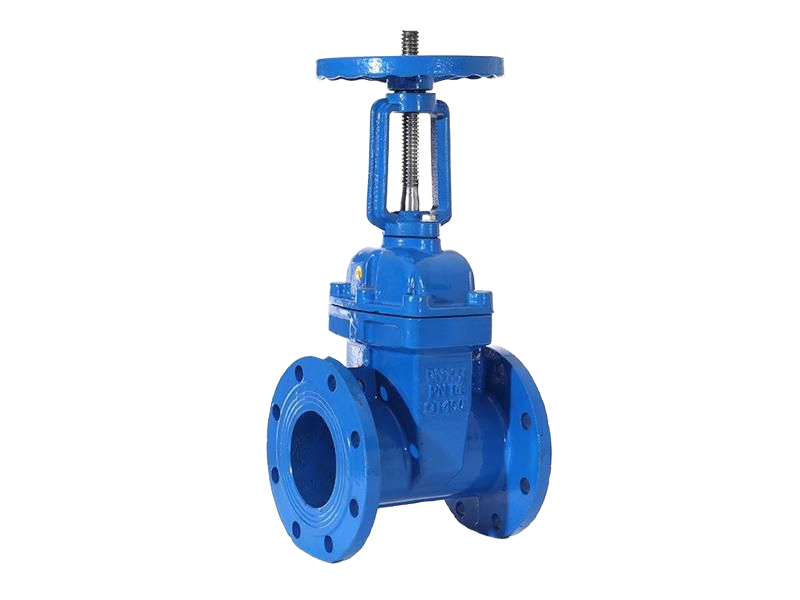

Z41X 明杆软密封闸阀
结构特点及用途：
软密封闸阀，利用弹性闸板受力时产生的微量变形的补偿作用，来达到良好的密封效果，使用时介质温度不高于0~80℃。可广泛应用于建筑、食品、化工能源、给排水等行业，在管路和设备上作为调节和截流之用。
主要零件材料：
|
零件名称 |
材 料 |
零件名称 |
材料 |
|
阀体 |
球墨铸铁 |
填料箱 |
球墨铸铁 |
|
阀盖 |
球墨铸铁 |
填料 |
丁腈橡胶 |
|
阀芯 |
球墨铸铁 |
支架螺母 |
铝青铜 |
|
中头垫 |
EPDM |
手轮 |
球墨铸铁 |
|
阀杆 |
不锈钢 |
锁紧螺母 |
铝青铜 |
|
明杆支架 |
球墨铸铁 |
|
|
主要技术参数：
|
型号 |
公称压力 |
试验压力 |
适用温度 (°C) |
适用介质 |
|
|
强度(水) (MPa) |
密封(水) (MPa) |
||||
|
Z41X |
PN10 |
1.5 |
1.1 |
0~80℃ |
水、油品等 |
|
PN16 |
2.4 |
1.76 |
|||

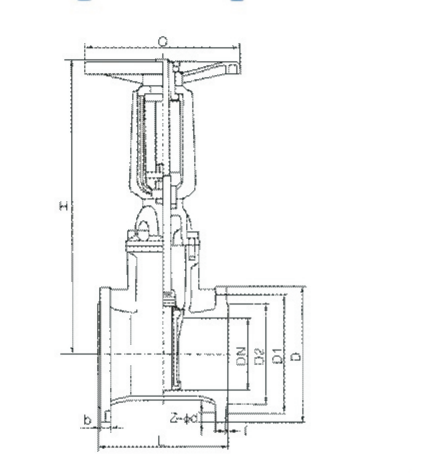

主要外形尺寸
|
型号 |
公称通径DN(mm) |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-Фd |
||||||
|
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
||||||
|
Z41X-10/16Q |
DN50 |
178 |
330 |
165 |
125 |
99 |
19 |
3 |
4-19 |
||||||
|
DN65 |
190 |
340 |
185 |
145 |
118 |
19 |
3 |
4-19 |
|||||||
|
DN80 |
203 |
380 |
200 |
160 |
132 |
19 |
3 |
8-19 |
|||||||
|
DN100 |
229 |
470 |
220 |
180 |
156 |
19 |
3 |
8-19 |
|||||||
|
DN125 |
254 |
490 |
250 |
210 |
184 |
19 |
3 |
8-19 |
|||||||
|
DN150 |
267 |
580 |
285 |
240 |
211 |
19 |
3 |
8-23 |
|||||||
|
DN200 |
292 |
780 |
340 |
295 |
266 |
20 |
3 |
8-23 |
12-23 |
||||||
|
DN250 |
330 |
960 |
395 |
405 |
350 |
355 |
319 |
22 |
3 |
12-23 |
12-28 |
||||
|
DN300 |
356 |
1075 |
445 |
460 |
400 |
410 |
370 |
24.5 |
4 |
12-23 |
12-28 |
||||
|
DN350 |
381 |
1185 |
505 |
520 |
460 |
470 |
429 |
24.5 |
26.5 |
4 |
16-23 |
16-28 |
|||
|
DN400 |
406 |
1290 |
565 |
580 |
515 |
525 |
480 |
24.5 |
28 |
4 |
16-28 |
16-31 |
|||
|
DN450 |
432 |
1480 |
615 |
640 |
565 |
585 |
530 |
548 |
25.5 |
30 |
4 |
20-28 |
20-31 |
||
|
DN500 |
457 |
1760 |
670 |
715 |
620 |
650 |
582 |
609 |
26.5 |
31.5 |
4 |
20-28 |
20-34 |
||
|
DN600 |
508 |
1860 |
780 |
840 |
725 |
770 |
682 |
720 |
30 |
36 |
5 |
30-31 |
20-37 |
||
