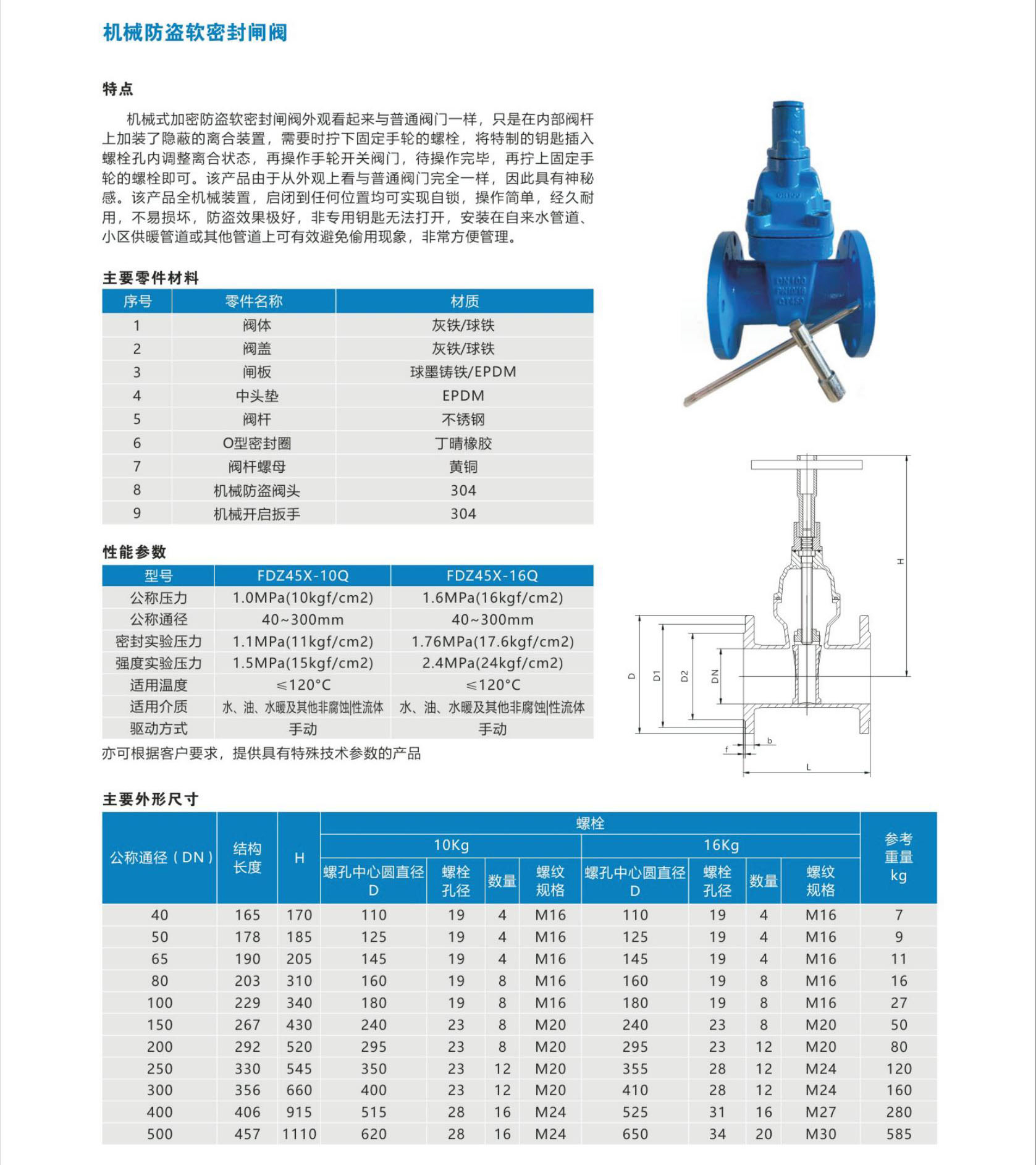

机械防盗软密封闸阀
特点
机械式加密防盗软密封闸阀外观看起来与普通阀门一样，只是在内部阀杆上加装了隐蔽的离合装置，需要时拧下固定手轮的螺栓，将特制的钥匙插入螺栓孔内调整离合状态，再操作手轮开关阀门，待操作完毕，再拧上固定手轮的螺栓即可。该产品由于从外观上看与普通阀门完全一样，因此具有神秘感。该产品全机械装置，启闭到任何位置均可实现自锁，操作简单，经久耐用，不易损坏，防盗效果极好，非专用钥匙无法打开，安装在自来水管道、小区供暖管道或其他管道上可有效避免偷用现象，非常方便管理。
主要零件材料
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
灰铁/球铁 |
|
2 |
阀盖 |
灰铁/球铁 |
|
3 |
闸板 |
球墨铸铁/EPDM |
|
4 |
中头垫 |
EPDM |
|
5 |
阀杆 |
不锈钢 |
|
6 |
O型密封圈 |
丁晴橡胶 |
|
7 |
阀杆螺母 |
黄铜 |
|
8 |
机械防盗阀头 |
304 |
|
9 |
机械开启扳手 |
304 |
主要技术参数
|
型号 |
FDZ45X-10Q |
FDZ45X-16Q |
|
公称压力 |
1.0MPa(10kgf/cm2) |
1.6MPa(16kgf/cm2) |
|
公称通径 |
40~300mm |
40~300mm |
|
密封实验压力 |
1.1MPa(11kgf/cm2) |
1.76MPa(17.6kgf/cm2) |
|
强度实验压力 |
1.5MPa(15kgf/cm2) |
2.4MPa(24kgf/cm2) |
|
适用温度 |
≤120°C |
≤120°C |
|
适用介质 |
水、油、水暖及其他非腐蚀|性流体 |
水、油、水暖及其他非腐蚀|性流体 |
|
驱动方式 |
手动 |
手动 |
主要外形尺寸
|
公称通径(DN) |
结构 长度 |
H |
螺栓 |
参考重量kg |
|||||||
|
10kg |
16kg |
||||||||||
|
螺孔中心圆直径D |
螺栓 孔径 |
数量 |
螺纹 规格 |
螺孔中心圆直径D |
螺栓 孔径 |
数量 |
螺纹 规格 |
||||
|
40 |
165 |
170 |
110 |
19 |
4 |
M16 |
110 |
19 |
4 |
M16 |
7 |
|
50 |
178 |
185 |
125 |
19 |
4 |
M16 |
125 |
19 |
4 |
M16 |
9 |
|
65 |
190 |
205 |
145 |
19 |
4 |
M16 |
145 |
19 |
4 |
M16 |
1 1 |
|
80 |
203 |
310 |
160 |
19 |
8 |
M16 |
160 |
19 |
8 |
M16 |
16 |
|
100 |
229 |
340 |
180 |
19 |
8 |
M16 |
180 |
19 |
8 |
M16 |
27 |
|
150 |
267 |
430 |
240 |
23 |
8 |
M20 |
240 |
23 |
8 |
M20 |
50 |
|
200 |
292 |
520 |
295 |
23 |
8 |
M20 |
295 |
23 |
12 |
M20 |
80 |
|
250 |
330 |
545 |
350 |
23 |
12 |
M20 |
355 |
28 |
12 |
M24 |
120 |
|
300 |
356 |
660 |
400 |
23 |
12 |
M20 |
410 |
28 |
12 |
M24 |
160 |
|
400 |
406 |
915 |
515 |
28 |
16 |
M24 |
525 |
31 |
16 |
M27 |
280 |
|
500 |
457 |
1110 |
620 |
28 |
16 |
M24 |
650 |
34 |
20 |
M30 |
585 |
