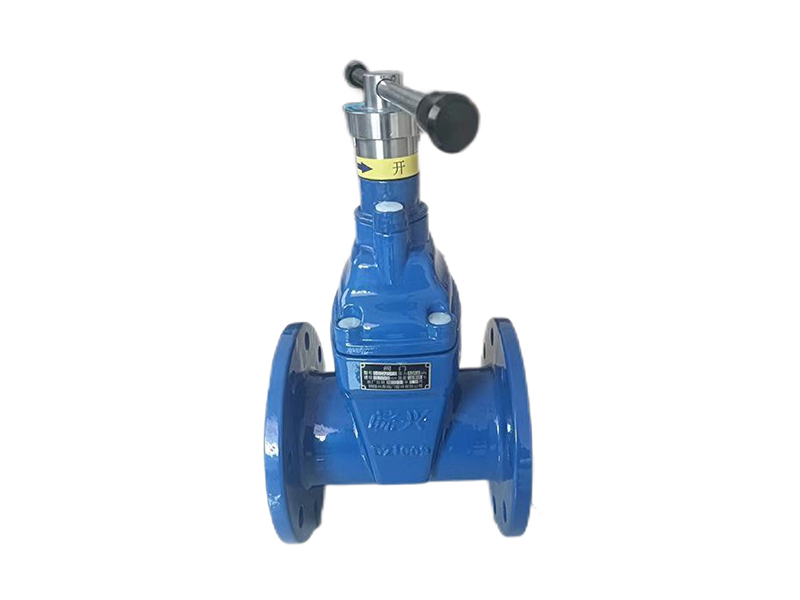

磁性防盗软密封闸阀
特点
- 我公司研发的第二代防盗闸阀，利用电磁原理可有效解决盗水问题;
- 必须用专用工具开关阀门、仿制外形同样的工具不能开关
- 安装在水表前对供水进行强化管理，提升供水管理效益
- 阀杆采用三道密封圈密封，免维护，无外漏;
- 软密封闸阀闸板全包覆橡胶,密封可靠,零泄漏;
- 胶板模具成型，互换性好，方便以后维护更换;
- 软密封闸阀底部无凹槽,不积渣;
- 软密封闸阀内外喷涂进口环氧树脂粉末,绿色环保无污染;
- 适用于供水、供暖、空调、通风及其它工业领域。
主要零件材料
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
灰铁/球铁 |
|
2 |
阀盖 |
灰铁/球铁 |
|
3 |
闸板 |
球墨铸铁/EPDM |
|
4 |
中头垫 |
EPDM |
|
5 |
阀杆 |
不锈钢 |
|
6 |
O型密封圈 |
丁晴橡胶 |
|
7 |
阀杆螺母 |
黄铜 |
|
8 |
磁性防盗头 |
304 |
|
9 |
磁性开启扳手 |
304 |
性能参数
|
公称压力 |
1.0/1.6MPa |
|
适用温度 |
≤80℃ |
|
适用介质 |
水、污水 |
主要外形尺寸
|
公称通径DN |
L |
H |
1.0MPa |
1.6MPa |
||||
|
D |
D1 |
Z-Фd |
D |
D1 |
N-Фd |
|||
|
DN50 |
178 |
165 |
165 |
125 |
4-Ф19 |
165 |
125 |
4-Ф19 |
|
DN65 |
190 |
192 |
185 |
145 |
4-Ф19 |
185 |
145 |
4-Ф19 |
|
DN80 |
203 |
250 |
200 |
160 |
8-Ф19 |
200 |
160 |
8-Ф19 |
|
DN100 |
229 |
284 |
220 |
180 |
8-Ф19 |
220 |
180 |
8-Ф19 |
|
DN150 |
267 |
376 |
285 |
240 |
8-Ф23 |
285 |
240 |
8-Ф23 |
|
DN200 |
292 |
462 |
340 |
295 |
8-Ф23 |
340 |
295 |
12-Ф23 |
|
DN250 |
330 |
560 |
395 |
350 |
12-Ф23 |
405 |
355 |
12-Ф28 |
|
DN300 |
356 |
655 |
445 |
400 |
12-Ф23 |
460 |
410 |
12-Ф28 |
