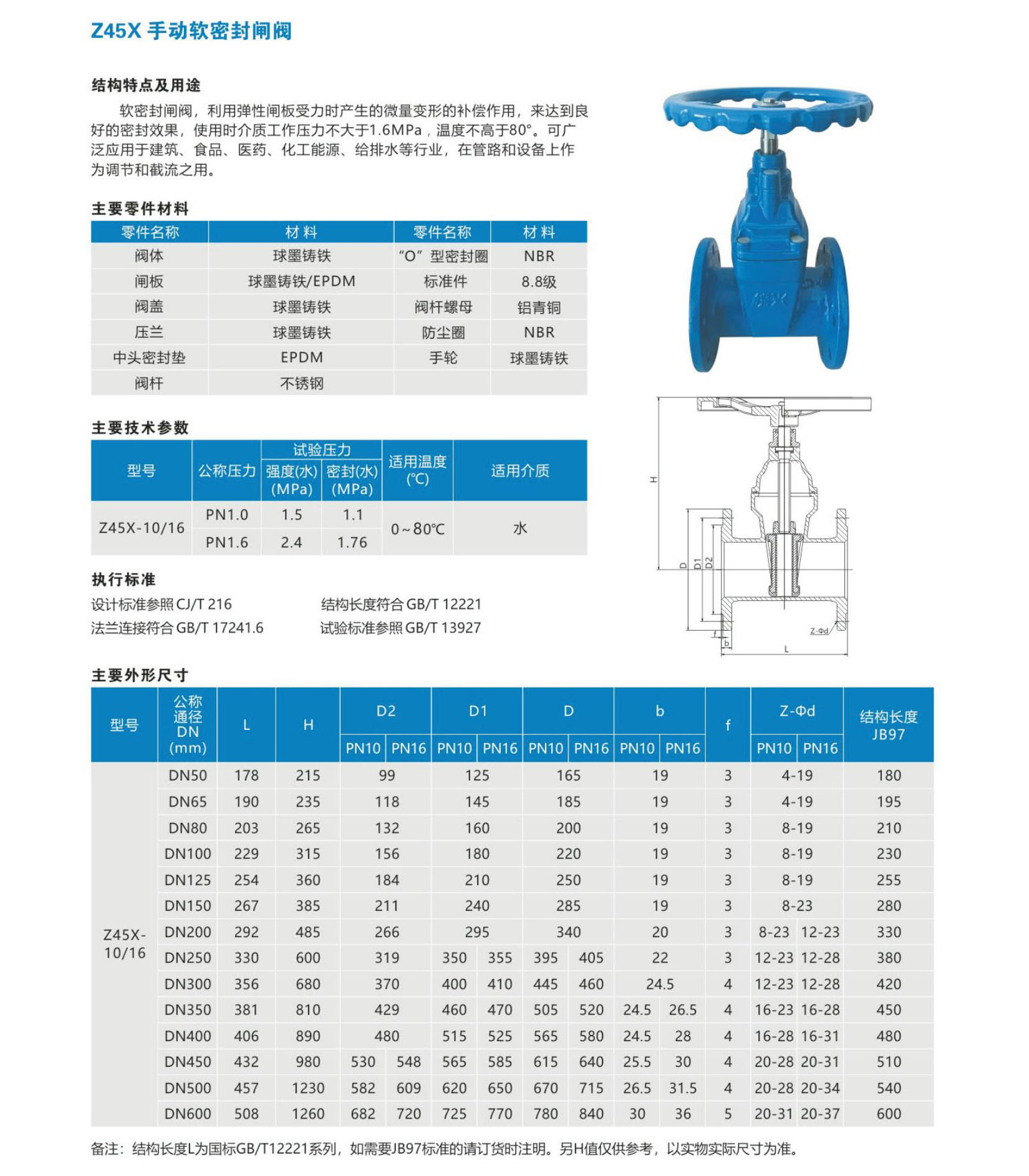

Z45X手动软密封闸阀




结构特点及用途

软密封闸阀,利用弹性闸板受力时产生的微量变形的补偿作用,来达到良好的密封效果,使用时介质工作压力不大于1.6MPa,温度不高于80°。可广泛应用于建筑、食品、医药、化工能源、给排水等行业,在管路和设备上作为调节和截流之用。

主要零件材料

零件名称

材料

零件名称

材料

阀体

球墨铸铁

“O”型密封圈

NBR

闸板

球墨铸铁/EPDM

标准件

8.8级

阀盖

球墨铸铁

阀杆螺母

铝青铜

压兰

球墨铸铁

防尘圈

NBR

中头密封垫

EPDM

手轮

球墨铸铁

阀杆

不锈钢





主要技术参数

型号

公称压力

试验压力

适用温度

(°C)

适用介质

强度(水)(MPa)

密封(水)

(MPa)

Z45X-10/16

PN1.0

1.5

1.1

0~80℃

PN1.6

2.4

1.76

设计标准参照 CJ/T 216

结构长度符合GB/T 12221

法兰连接符合 GB/T 17241.6

试验标准参照GB/T13927



主要外形尺寸

型号

公称通径DN(mm)

L

H

D2

D1

D

b

f

Z-Фd

结构长度JB97

PN10

PN16

PN10

PN16

PN10

PN16

PN10

PN16

PN10

PN16

Z45X-10/16

DN50

178

215

99

125

165

19

3

4-19

80

DN65

190

235

118

145

185

19

3

4-19

195

DN80

203

265

132

160

200

19

3

8-19

210

DN100

229

315

156

180

220

19

3

8-19

230

DN125

254

360

184

210

250

19

3

8-19

255

DN150

267

385

211

240

285

19

3

8-23

280

DN200

292

485

266

295

340

20

3

8-23

12-23

330

DN250

330

600

319

350

355

395

405

22

3

12-23

12-28

380

DN300

356

680

370

400

410

445

460

24.5

4

12-23

12-28

420

DN350

381

810

429

460

470

505

520

24.5

26.5

4

16-23

16-28

450

DN400

406

890

480

515

525

565

580

24.5

28

4

16-28

16-31

480

DN450

432

980

530

548

565

585

615

640

25.5

30

4

20-28

20-31

510

DN500

457

1230

582

609

620

650

670

715

26.5

31.5

4

20-28

20-34

540

DN600

508

1260

682

720

725

770

780

840

30

36

5

20-31

20-37

600
