SFCV、HC44X型橡胶瓣止回阀
结构特点及用途
本阀阀瓣外层包覆橡胶制成，阀瓣开关寿命可达100万次，采用全流面积式设计，具有水头损失小，不易堆积杂物，维修简单等特点。适用于给排水管路系统安装于管路中或水泵出口处，以防止介质倒流及水锤对管路与泵的损害，本阀还可安装在蓄水池进出口水的旁通管上，以辅助池水倒流至给水系统中。
主要零件材料
|
零件名称 |
材质 |
|
阀体、阀盖 |
灰铸铁、球墨铸铁 |
|
阀瓣 |
橡胶组合件 |
|
销轴 |
不锈钢 |
主要技术参数
|
公称压力PN(MPa) |
1.0 |
1.6 |
|
|
试验压力(MPa) |
壳体强度 |
1.5 |
2.4 |
|
密封性能 |
1.1 |
1.76 |
|
|
工作温度(°℃) |
<80 |
||
|
适用介质 |
水、油品等 |
||
执行标准
试验与检验:GB/T 13927 法兰尺寸:GB//T 17241.6
设计与制造:GB/T13932 结构长度:GB12221

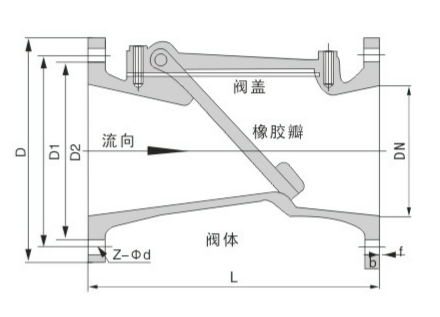

主要外形尺寸
|
型号 |
公称通径DN(mm) |
L |
H |
D2 |
D1 |
D |
b |
f |
Z-Фd |
|||||
|
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
|||||
|
HC44X-10/16 |
50 |
203 |
190 |
99 |
125 |
165 |
19 |
3 |
4-19 |
|||||
|
65 |
216 |
210 |
118 |
145 |
185 |
19 |
3 |
4-19 |
||||||
|
80 |
241 |
230 |
132 |
160 |
200 |
19 |
3 |
8-19 |
||||||
|
100 |
292 |
250 |
156 |
180 |
220 |
19 |
3 |
8-19 |
||||||
|
125 |
330 |
280 |
184 |
210 |
250 |
19 |
3 |
8-1+9 |
||||||
|
150 |
356 |
315 |
211 |
240 |
285 |
19 |
3 |
8-23 |
||||||
|
200 |
495 |
370 |
266 |
295 |
340 |
20 |
3 |
8-23 |
12-23 |
|||||
|
250 |
622 |
430 |
319 |
350 |
355 |
395 |
405 |
22 |
3 |
12-23 |
12-28 |
|||
|
300 |
698 |
475 |
370 |
400 |
410 |
445 |
460 |
24.5 |
4 |
12-23 |
12--28 |
|||
|
450 |
787 |
550 |
429 |
460 |
470 |
505 |
520 |
24.5 |
26.5 |
4 |
16-23 |
16-28 |
||
|
400 |
914 |
600 |
480 |
515 |
525 |
565 |
580 |
24.5 |
28 |
4 |
16-28 |
16-31 |
||
