JM744X膜片式快开排泥阀
结构特点及用途

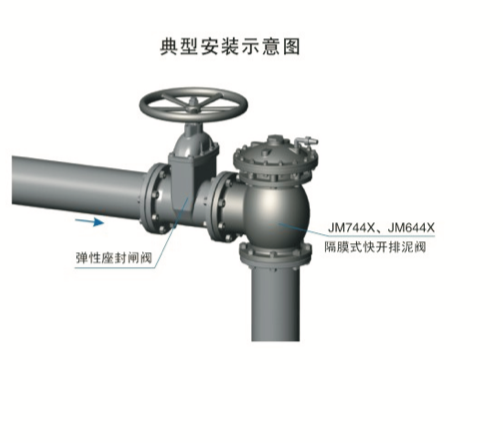

该阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。
主要零件材料
|
零件名称 |
材料 |
|
阀体、阀盖 |
灰铸铁、球铁、铸钢 |
|
阀杆 |
不锈钢 |
|
膜片压板、阀盘 |
球铁 |
|
密封圈 |
橡胶 |
主要技术参数
|
公称压力PN(MPa) |
1.0 |
|
|
试验压力 (MPa) |
壳体 |
1.5 |
|
密封 |
1.1 |
|
|
工作压力(MPa) |
1.0 |
|
|
适用介质 |
清气、水 |
|
|
适用温度(℃) |
≤80 |
|
执行标准
法兰连接尺寸:GB/T17241.6-1998 压力试验:GB/T 13927-2008
主要外形尺寸
|
公称通径 (mm) |
D |
D1 |
D2 |
L |
L1 |
H |
|
100 |
220 |
180 |
156 |
160 |
120 |
370 |
|
150 |
285 |
240 |
211 |
190 |
150 |
440 |
|
200 |
340 |
295 |
266 |
225 |
190 |
530 |
|
250 |
395 |
350 |
319 |
260 |
220 |
615 |
|
300 |
445 |
400 |
370 |
280 |
260 |
785 |
|
350 |
505 |
460 |
429 |
315 |
300 |
880 |
|
400 |
565 |
515 |
480 |
340 |
340 |
970 |
